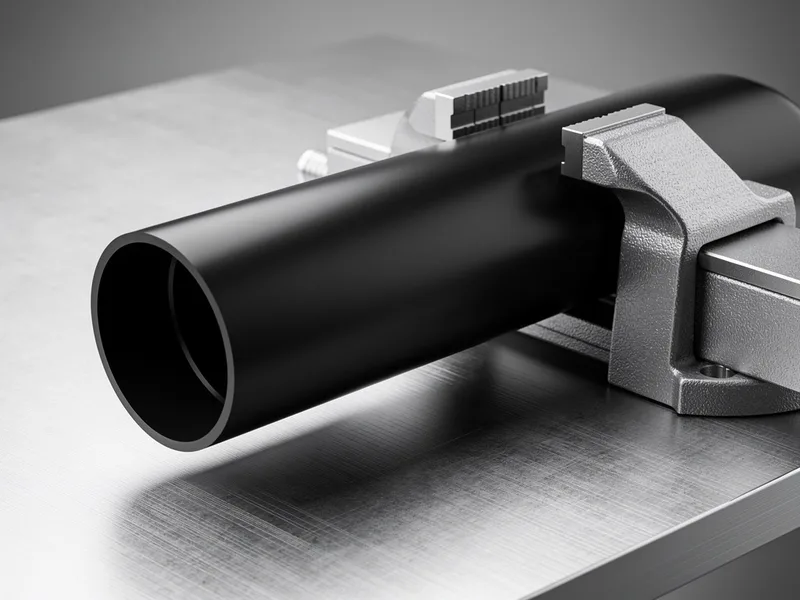

EN 856 4SH Spiral Hortum
Dört kat çelik spiral sargıyla örülmüş ağır hizmet hidrolik hortumudur; büyük çaplarda bile yüksek basıncı dengeli taşır. Ölçünüzü alır, uygun rekorla presler ve devreye hazır takımı çoğu zaman aynı gün teslim ederiz.
EN 856 4SH Spiral Hortum Nedir?
EN 856 4SH, basıncı tek örgü yerine dört kat çelik telin karşılıklı sarıldığı spiral yapıyla taşıyan yüksek basınç hidrolik hortumudur; DIN-EN 856 4SH standardı bu sınıfı tanımlar. Tipik çap aralığı 3/4" ile 2" arasındadır. Örgülü 2SN hortumun gücünün yetmediği yerde devreye girer: spiral katmanlar yükü tek yöne bindirmek yerine dört ayrı sargıya paylaştırdığı için hortum, büyük çapa rağmen hem yüksek çalışma basıncını hem de sürekli darbeyi kaldırır. Bu yüzden 4SH, iş makinelerinin en zorlanan ana basınç hatlarının hortumu olarak spiral hortum ailesinin ağır ucunda yer alır.
Teknik Özellikler
Aşağıdaki değerler seçime yön vermek içindir; kesin değeri daima hortumun üzerine basılı lay-line yazısından okuyun.
| Standart | DIN-EN 856 4SH |
| Yapı / Takviye | Dört kat çelik spiral sargı |
| Çap Aralığı | 3/4" – 2" |
| Çalışma Basıncı (WP) | ~210–420 bar (çapa göre; 3/4" ≈ 420 bar, 2" ≈ 210 bar) |
| Tipik Kullanım | Büyük ekskavatör, maden makineleri, ağır hizmet ana basınç hatları |
Çalışma basıncı çap büyüdükçe düşer; 3/4" ucunda yaklaşık 420 bara çıkan değer, 2" ölçüde yaklaşık 210 bara iner. Aynı hatta daha ince çap ve daha yüksek basınç ihtiyacınız varsa SAE 100 R13, orta seviye bir spiral hat için SAE 100 R12 seçenekleri de masada.
Nerede Kullanılır?
4SH, hem yüksek hem de sürekli dalgalanan basıncın olduğu büyük çaplı hatların hortumudur. Büyük ekskavatör bom ve kırıcı devreleri, maden ile taş ocağı makinelerinin ana hatları, ağır hizmet preslerin ve delici ekipmanların yüksek debili basınç bağlantıları başlıca kullanım alanlarıdır. Bu hatların ortak yanı, her hareketin ayrı bir basınç darbesi yaratması ve çapın büyük olmasıdır; ince örgülü bir hortum burada kısa sürede yorulur. Dört kat spiral sargı, tam da bu koşulda yükü paylaştırıp hortumun ömrünü korumak için vardır.
Doğru Sınıfı ve Rekoru Birlikte Seçelim
Hortum ne kadar sağlam olursa olsun bağlantı yanlışsa hat sızdırır. 4SH hortumu makinenizin bağlantısına uygun rekorla (çoğunlukla DKOS, ORFS ya da flanşlı rakor) eşleştirip presleriz; ölçüsünü bilmediğiniz hortumlar için patlayan numuneden birebir çalışırız. Tüm spiral çeşitlerini spiral hidrolik hortumlar sayfasında, geniş yelpazeyi ise ürünler sayfasında bulabilirsiniz.
EN 856 4SH Spiral Hortum Hakkında Sık Sorulanlar
EN 856 4SH hortum kaç bar basınca dayanır?
Çalışma basıncı çapla ters orantılıdır: 3/4 inç ölçüde yaklaşık 420 bar taşırken 2 inç ölçüde yaklaşık 210 bara iner. Yani hortum kalınlaştıkça taşınabilen basınç düşer. Bu değerler yönlendirme içindir; sizin hattınız için kesin rakamı hortum üzerindeki lay-line yazısından okuyun ya da eski takımı atölyeye getirin, sınıfı birlikte doğrulayalım.
4SH ile 4SP spiral hortum arasındaki fark nedir?
İkisi de dört kat çelik spiral sargılıdır; temel ayrım kullanım aralığında. 4SP daha küçük çaplarda ve orta-büyük hatlarda tercih edilirken 4SH, 3/4 ile 2 inç arasındaki büyük çaplarda bile yüksek basıncı taşıyacak biçimde tasarlanmıştır. Makineniz büyük çaplı bir ana hatta ağır darbe görüyorsa yön 4SH tarafındadır. Ölçüyü ve basıncı söyleyin, hangi sınıfın yeteceğini net söyleyelim.
EN 856 4SH hortum nasıl seçilir?
Üç şeye bakarız: hattın gördüğü çalışma basıncı, hortumun iç çapı ve makinenin bağlantı tipi. Basınç 4SP sınırını zorluyor ya da çap 1 inçin üzerine çıkıyorsa 4SH doğru seçimdir. Ardından uca DKOS, ORFS veya flanşlı rakor eşleştirip presleriz. Emin değilseniz patlayan hortumu getirin; iç çapı ve rekoru kumpasla ölçüp birebir aynısını çıkarırız.
4SH Hortumunuz İçin Ölçüye Göre Presleme
Ağır hizmet hattınızın çapını ve gördüğü basıncı iletin ya da patlayan hortumu Ostim'deki atölyemize getirin; doğru sınıfı seçer, uygun rekorla presler ve basınç kontrolünden geçirip devreye hazır teslim ederiz.
